铝箔袋凭借优异的阻氧、阻湿、避光屏蔽性能，广泛用于预制菜、香精香料、粉剂、电子元器件等高保鲜要求包装。不少客户反馈，明明选用纯铝结构，却出现储存漏气、内容物变质、蒸煮后分层等问题。实际上，阻隔失效大多不是铝箔本身阻隔不足，而是生产、储运过程产生的微观缺陷形成渗透通道。

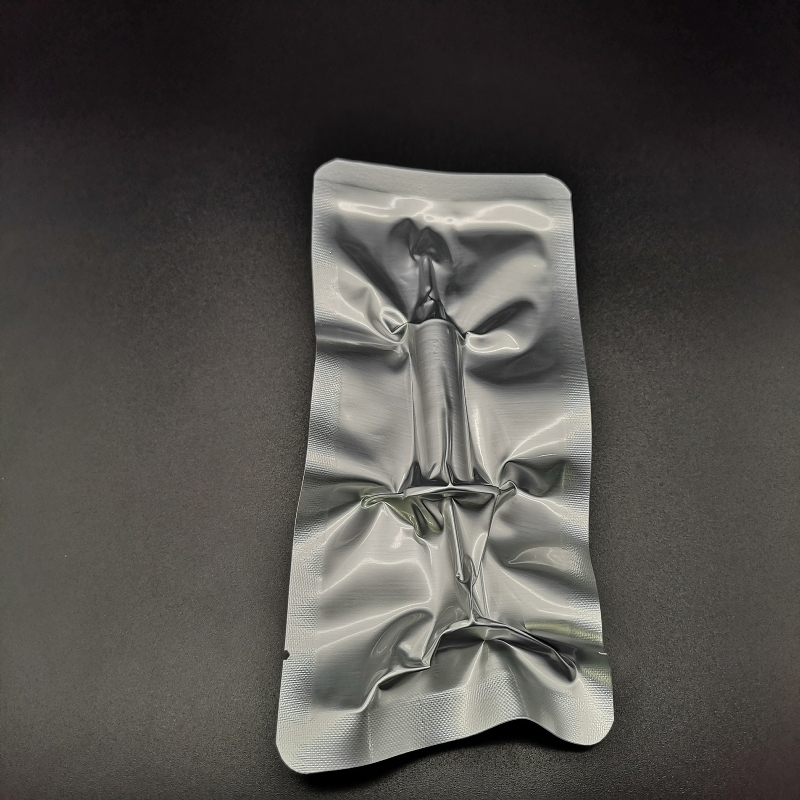

原生针孔是最常见隐患。铝箔轧制过程中，杂质、辊面划痕、轧制油污都会造成微小针孔。6μm 超薄铝箔针孔风险显著高于 7μm、9μm 规格，大于 5 微米的针孔，就会直接破坏阻隔效果。还有一类隐蔽的弯折裂纹，铝箔延展性差，真空挤压、运输颠簸、反复折叠后，折痕位置铝层断裂，静态检测合格的袋子，流通一段时间后慢慢渗漏，也是很多售后投诉的主要原因。

结构选型是第一道关卡，不能盲目加厚铝箔。常温避光防潮产品，常用 PET/AL/PE 结构；有硬物、需要抗穿刺的产品，建议增加尼龙层。而 121℃高温蒸煮铝箔袋，标准结构为 PET/AL/BOPA/RCPP。尼龙层起到缓冲卸力作用，抵消高温下各层薄膜的热形变差，保护铝箔不被应力拉裂；RCPP 蒸煮流延聚丙烯是耐高温热封层，普通 CPP 无法承受湿热灭菌。这里需要区分，镀铝袋只是薄膜表面薄层铝，耐折性很差，不能替代纯铝箔用于长货架期或蒸煮场景。

复合胶水与工艺决定是否脱层起泡。无溶剂复合适合低残留食品出口订单，但铝箔不透水汽，胶水固化条件苛刻，配比偏差、温湿度失控容易出现胶水不干、后期分层，必须选用铝箔专用胶，保证充足熟化时间。蒸煮袋优先采用耐水解蒸煮型聚氨酯胶，普通胶水经过高温蒸煮会水解，粘接强度快速下降，出现界面起泡、分层。生产时还要严控放卷张力，铝箔伸长率极低，张力过大埋下隐性内应力，后期极易自行开裂。

制袋环节同样容易产生不良。锐角折边会直接压裂铝箔，袋型转角尽量设计圆弧过渡；热封参数要匹配，温度过高会灼穿铝箔，压力过大压伤铝层，封边处油墨、粉尘污染会造成虚封渗漏。静电也不可忽视，铝箔导电，静电吸附碎屑，容易形成黑点和局部脱层。

完善的检测验证是出货保障。除外观检查外，需要检测剥离强度、透氧透湿指标，蒸煮袋蒸煮后复测强度。耐弯折测试尤为关键，用来模拟运输震动，筛选弯折后阻隔暴跌的不良品。

如今海外环保法规趋严，可回收单材质铝复合袋成为行业研发方向。总的来说，稳定的铝箔袋高阻隔能力，依靠结构、胶水、工艺、测试整套体系，而不是单纯增加铝箔厚度。包装工程师结合灭菌方式、内容物特性、储运条件选型，工厂紧盯针孔、应力、粘接三大控制点，才能有效减少破袋、变质问题。

深圳市川琦包装制品有限公司专注铝箔袋、蒸煮袋、高阻隔软包装定制多年，可提供结构方案、样品打样与合规检测支持，欢迎新老客户咨询洽谈，联系电话：13923736291。
